医疗知识图谱问答系统探究(一)


Caption

1、项目背景

为通过项目实战增加对知识图谱的认识,几乎找了所有网上的开源项目及视频实战教程。

果然,功夫不负有心人,找到了中科院软件所刘焕勇老师在github上的开源项目,基于知识图谱的医药领域问答项目QABasedOnMedicaKnowledgeGraph。

项目地址:https://github.com/liuhuanyong/QASystemOnMedicalKG

用了两个晚上搭建了两套,Mac版与Windows版,哈哈,运行成功!!!

从无到有搭建一个以疾病为中心的一定规模医药领域知识图谱,以该知识图谱完成自动问答与分析服务。该项目立足医药领域,以垂直型医药网站为数据来源,以疾病为核心,构建起一个包含7类规模为4.4万的知识实体,11类规模约30万实体关系的知识图谱。 本项目将包括以下两部分的内容:

基于垂直网站数据的医药知识图谱构建 基于医药知识图谱的自动问答

2、项目环境

2.1 windows系统

搭建中间有很多坑,且行且注意。

配置要求:要求配置neo4j数据库及相应的python依赖包。neo4j数据库用户名密码记住,并修改相应文件。

安装neo4j,neo4j 依赖java jdk 1.8版本以上:

jdk安装方法可参考:windows系统下安装JDK8,下载地址:[https://download.oracle.com/otn-pub/java/jdk/8u201-b09/42970487e3af4f5aa5bca3f542482c60/jdk-8u201-windows-x64.exe][1]

安装neo4j可参考博文:windows安装neo4j,下载地址:[https://go.neo4j.com/download-thanks.html?edition=community&release=3.4.1&flavour=winzip][2]

安装python可参考:Windows环境下安装python2.7

根据neo4j 安装时的端口、账户、密码配置设置设置项目配置文件:answer_search.py & build_medicalgraph.py (github下载项目时根据个人需要也可使用git)

数据导入: python build_medicalgraph.py,导入的数据较多,估计需要几个小时。

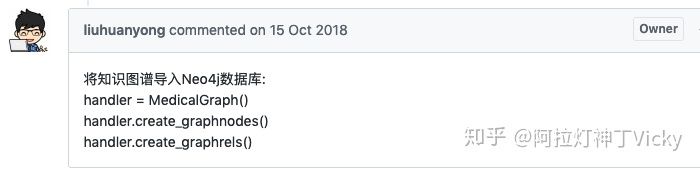

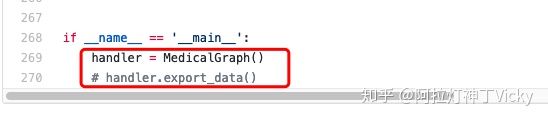

python build_medicalgraph.py导入数据之前,需要在该文件main函数中加入:

Caption Caption

启动问答:python chat_graph.py

2.2 Mac系统

mac本身自带python、java jdk环境,可直接安装neo4j图数据库,项目运行步骤与windows基本一样。

问题解答:

安装过程中如遇问题可联系Wechat: dandan-sbb。

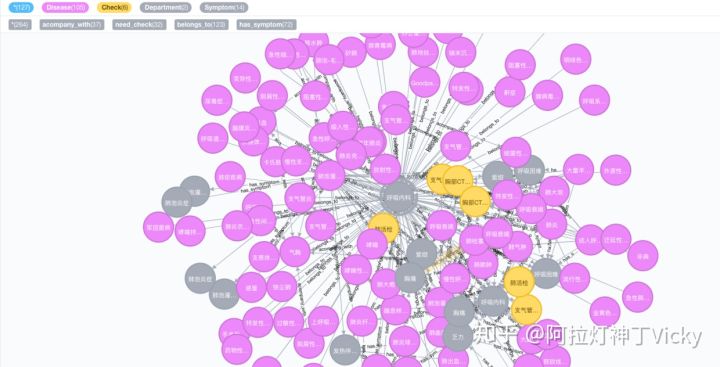

2.3 Neo4j数据库展示

Caption

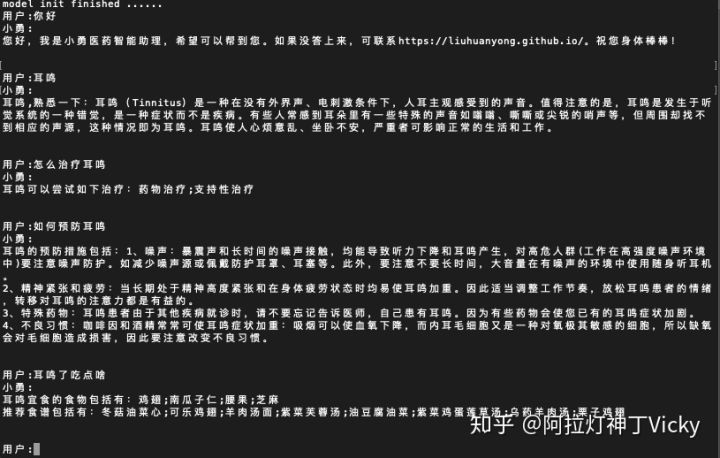

2.4 问答系统运行效果

Caption

3、项目介绍

该项目的数据来自垂直类医疗网站寻医问药,使用爬虫脚本data_spider.py,以结构化数据为主,构建了以疾病为中心的医疗知识图谱,实体规模4.4万,实体关系规模30万。schema的设计根据所采集的结构化数据生成,对网页的结构化数据进行xpath解析。

项目的数据存储采用Neo4j图数据库,问答系统采用了规则匹配方式完成,数据操作采用neo4j声明的cypher。

项目的不足之处在于疾病的引发原因、预防等以大段文字返回,这块可引入事件抽取,可将原因结构化表示出来。

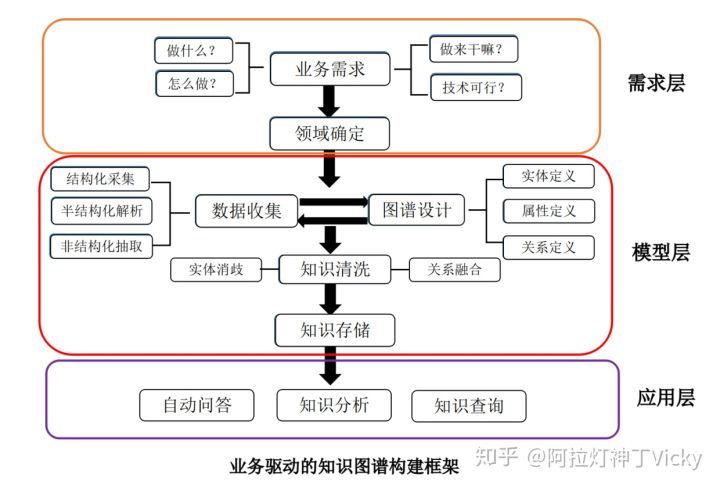

Caption

3.1 项目目录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
.
├── README.md
├── __pycache__      编译结果保存目录
   ├── answer_search.cpython-36.pyc
   ├── question_classifier.cpython-36.pyc
   └── question_parser.cpython-36.pyc
├── answer_search.py
├── answer_search.pyc
├── build_medicalgraph.py    知识图谱数据入库脚本
├── chatbot_graph.py    问答程序脚本
├── data
   └── medicaln.json  本项目的全部数据,通过build_medicalgraph.pyneo4j
├── dict
   ├── check.txt    诊断检查项目实体库
   ├── deny.txt      否定词库
   ├── department.txt  医疗科目实体库
   ├── disease.txt    疾病实体库
   ├── drug.txt      药品实体库
   ├── food.txt      食物实体库
   ├── producer.txt    在售药品库
   └── symptom.txt    疾病症状实体库
├── document
   ├── chat1.png    系统运行问答截图01
   ├── chat2.png      系统运行问答截图01
   ├── kg_route.png    知识图谱构建框架
   ├── qa_route.png    问答系统框架图
├── img    README.md中的所用图片
   ├── chat1.png
   ├── chat2.png
   ├── graph_summary.png
   ├── kg_route.png
   └── qa_route.png
├── prepare_data
   ├── build_data.py    数据库操作脚本
   ├── data_spider.py    网络资讯采集脚本
   └── max_cut.py      基于词典的最大向前/向后脚本
├── question_classifier.py    问句类型分类脚本
├── question_classifier.pyc
├── question_parser.py    问句解析脚本
├── question_parser.pyc

3.2 知识图谱的实体类型

实体类型 中文含义 实体数量 举例
Check 诊断检查项目 3,353 支气管造影;关节镜检查
Department 医疗科目 54 整形美容科;烧伤科
Disease 疾病 8,807 血栓闭塞性脉管炎;胸降主动脉动脉瘤
Drug 药品 3,828 京万红痔疮膏;布林佐胺滴眼液
Food 食物 4,870 番茄冲菜牛肉丸汤;竹笋炖羊肉
Producer 在售药品 17,201 通药制药青霉素V钾片;青阳醋酸地塞米松片
Symptom 疾病症状 5,998 乳腺组织肥厚;脑实质深部出血
Total 总计 44,111 约4.4万实体量级

3.3 知识图谱的实体关系类型

实体关系类型 中文含义 关系数量 举例
belongs_to 属于 8,844 <妇科,属于,妇产科>
common_drug 疾病常用药品 14,649 <阳强,常用,甲磺酸酚妥拉明分散片>
do_eat 疾病宜吃食物 22,238 <胸椎骨折,宜吃,黑鱼>
drugs_of 药品在售药品 17,315 <青霉素V钾片,在售,通药制药青霉素V钾片>
need_check 疾病所需检查 39,422 <单侧肺气肿,所需检查,支气管造影>
no_eat 疾病忌吃食物 22,247 <唇病,忌吃,杏仁>
recommand_drug 疾病推荐药品 59,467 <混合痔,推荐用药,京万红痔疮膏>
recommand_eat 疾病推荐食谱 40,221 <鞘膜积液,推荐食谱,番茄冲菜牛肉丸汤>
has_symptom 疾病症状 5,998 <早期乳腺癌,疾病症状,乳腺组织肥厚>
acompany_with 疾病并发疾病 12,029 <下肢交通静脉瓣膜关闭不全,并发疾病,血栓闭塞性脉管炎>
Total 总计 294,149 约30万关系量级

3.4 知识图谱的属性类型

属性类型 中文含义 举例
name 疾病名称 喘息样支气管炎
desc 疾病简介 又称哮喘性支气管炎…
cause 疾病病因 常见的有合胞病毒等…
prevent 预防措施 注意家族与患儿自身过敏史…
cure_lasttime 治疗周期 6-12个月
cure_way 治疗方式 “药物治疗”,”支持性治疗”
cured_prob 治愈概率 95%
easy_get 疾病易感人群 无特定的人群

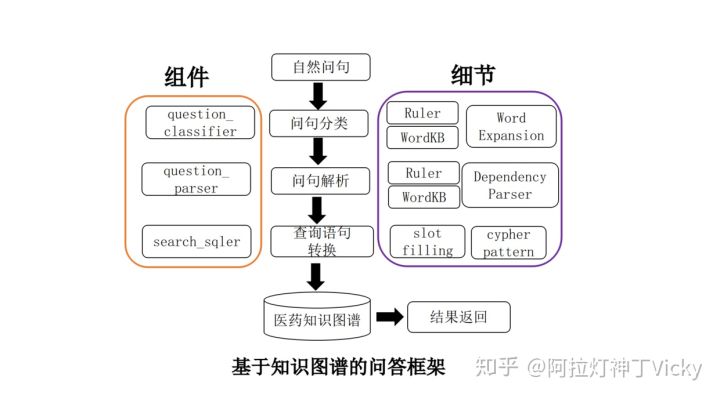

3.5 问答项目实现原理

Caption

本项目的问答系统完全基于规则匹配实现,通过关键词匹配,对问句进行分类,医疗问题本身属于封闭域类场景,对领域问题进行穷举并分类,然后使用cypher的match去匹配查找neo4j,根据返回数据组装问句回答,最后返回结果。

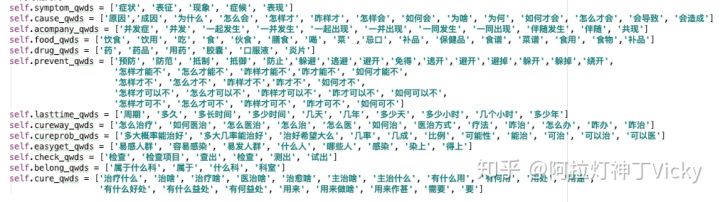

问句中的关键词匹配:

Caption

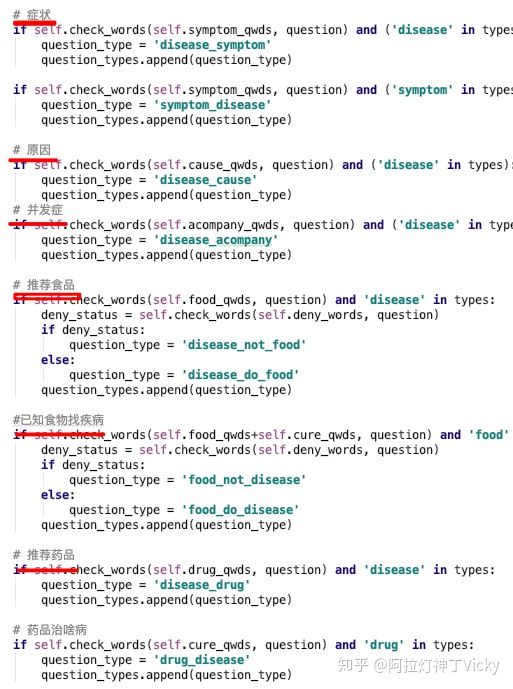

根据匹配到的关键词分类问句

Caption

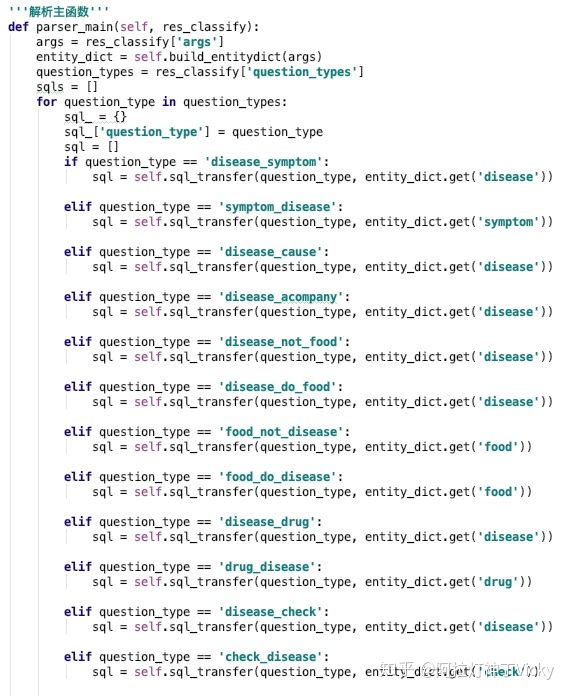

问句解析

Caption

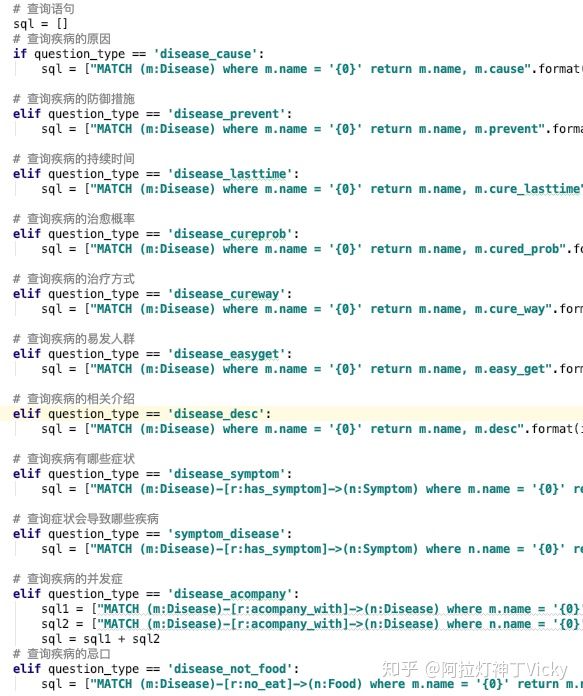

查找相关数据

Caption

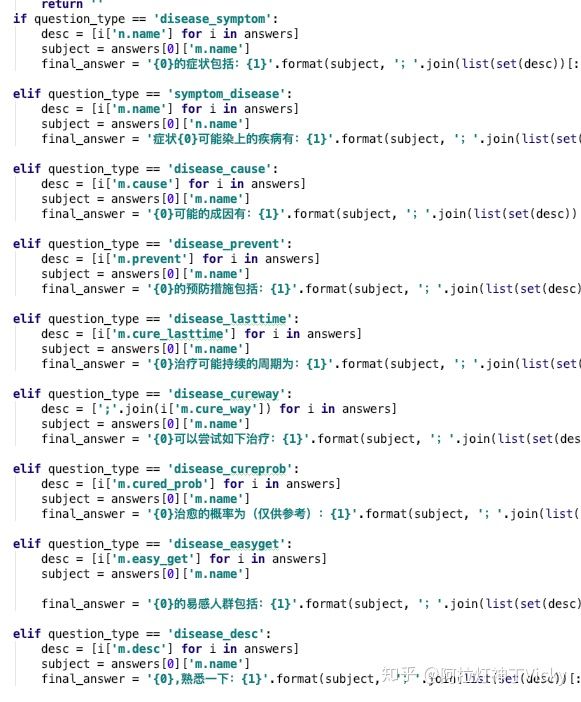

根据返回的数据组装回答

Caption

3.6 问答系统支持的问答类型

问句类型 中文含义 问句举例
disease_symptom 疾病症状 乳腺癌的症状有哪些?
symptom_disease 已知症状找可能疾病 最近老流鼻涕怎么办?
disease_cause 疾病病因 为什么有的人会失眠?
disease_acompany 疾病的并发症 失眠有哪些并发症?
disease_not_food 疾病需要忌口的食物 失眠的人不要吃啥?
disease_do_food 疾病建议吃什么食物 耳鸣了吃点啥?
food_not_disease 什么病最好不要吃某事物 哪些人最好不好吃蜂蜜?
food_do_disease 食物对什么病有好处 鹅肉有什么好处?
disease_drug 啥病要吃啥药 肝病要吃啥药?
drug_disease 药品能治啥病 板蓝根颗粒能治啥病?
disease_check 疾病需要做什么检查 脑膜炎怎么才能查出来?
check_disease  检查能查什么病 全血细胞计数能查出啥来?
disease_prevent 预防措施 怎样才能预防肾虚?
disease_lasttime 治疗周期 感冒要多久才能好?
disease_cureway 治疗方式 高血压要怎么治?
disease_cureprob 治愈概率 白血病能治好吗?
disease_easyget 疾病易感人群 什么人容易得高血压?
disease_desc 疾病描述 糖尿病

4、项目总结

基于规则的问答系统没有复杂的算法,一般采用模板匹配的方式寻找匹配度最高的答案,回答结果依赖于问句类型、模板语料库的覆盖全面性,面对已知的问题,可以给出合适的答案,对于模板匹配不到的问题或问句类型,经常遇到的有三种回答方式:

  • 给出一个无厘头的答案;
  • 婉转的回答不知道,提示用户换种方式去问;
  • 转移话题,回避问题;

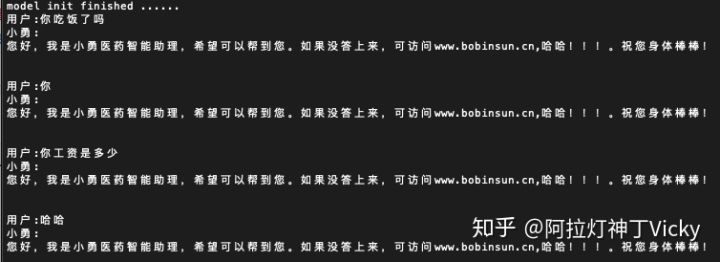

例如,本项目中采用了婉转的方式回答不知道:

Caption

基于知识图谱的问答系统的主要特征是知识图谱,系统依赖一个或多个领域的实体,并基于图谱进行推理或演绎,深度回答用户的问题,基于知识图谱的问答系统更擅长回答知识性问题,与基于模板的聊天机器人有所不同的是它更直接、直观的给用户答案。对于不能回答、或不知道的问题,一般直接返回失败,而不是转移话题避免尴尬。

整个问答系统的优劣依赖于知识图谱中知识的数量与质量。也算是利弊共存吧!知识图谱图谱具有良好的可扩展性,扩展了知识图谱也就是扩展了问答系统的知识库。如果问句在射程范围内,可轻松回答,但如果不幸脱靶,则体验大打折扣。

从知识图谱的角度分析,大多数知识图谱规模不足,主要原因还是数据来源以及技术上知识的抽取与推理困难。
